貼片電阻識別方法?老板再也不擔心我不認識電子原件了

  • 編輯: 深圳容樂電子官網
  • 發表時間:2022-03-26

貼片電阻(SMD Chip Resistor)是將金屬粉和玻璃釉粉均勻混合,用黏合劑調和成糊狀,在陶瓷基體表面印制出電阻膜并經高溫燒結,具有防潮、耐高溫、溫度系數小、生產成本低等優點。

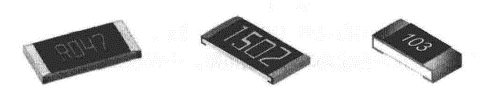

上圖所示的貼片電阻中,“R047”表示電阻值為0.047Ω=47mΩ,“1502”表示電阻值為150×=15kΩ,“103”表示電阻值為10×=10kΩ。

電阻在電路中用"R"加數字表示,如:R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

1、貼片電阻參數識別:

電阻的單位為歐姆(Ω),倍率單位有:千歐(),兆歐()等。換算方法是:

1兆歐=1000千歐=1000000

電阻的參數標注方法有3種,即直標法、色標法和數標法。

a、數標法主要用于貼片等小體積的電路,如:

472 表示 47*100Ω(即4.7K); 104則表示100K

b、色環標注法使用最多,現舉例如下:

四色環電阻 五色環電阻(精密電阻)

2、電阻的色標位置和倍率關系如下表所示:

顏色 有效數字 倍率 允許偏差(%

銀色 / x0.01 ±10

金色 / x0.1 ±5

黑色 0 +0 /

棕色 1 x10 ±1

紅色 2 x100 ±2

橙色 3 x1000 /

黃色 4 x10000 /

綠色 5 x100000 ±0.5

藍色 6 x1000000 ±0.2

紫色 7 x10000000 ±0.1

灰色 8 x100000000 /

白色 9 x1000000000 /


想了解更多有關貼片元件的知識或者獲取最新的電子元件的報價,歡迎來電咨詢。容樂電子專業的三星|風華|村田貼片電容代理商,供應貼片電容、貼片電阻、超級電容、貼片鉭電容等產品有專業的人員1對1服務,讓您省心省力。
