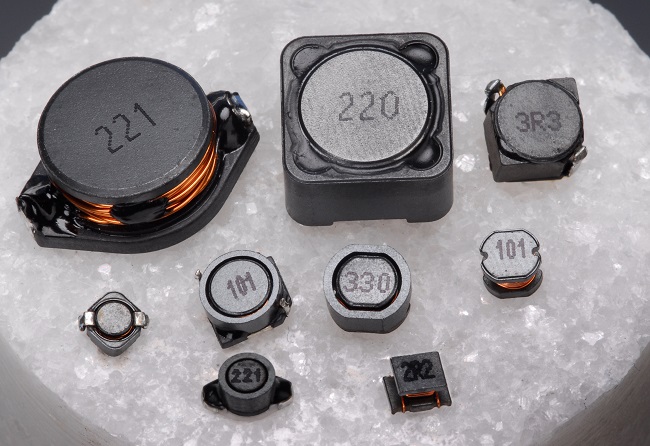

貼片電感如同貼片電容一樣,在電子設備產品上都是有通用性的,不過經過會用在通訊設備、辦公自動化設備、消費類電子等上面。而且貼片電感(Chipinductors),又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化,高品質,高能量儲存和低電阻等特性。
貼片電感需要用的材料有哪些?
貼片電感需要用的材料:主要是磁芯和銅線。因為貼片電感主要由磁芯和銅線組成。
一般電子線路中的電感是空心線圈,磁芯線圈通過小電流可承受低電壓;功率電感器有空心線圈和磁芯。其主要特點是采用粗導線纏繞,可承受數十安培、數百安培、數千安培和數萬安培的電流。功率片式電感分為有磁蓋和無磁蓋兩種,主要由磁芯和銅線組成。它在電路中主要起濾波和振蕩的作用。
當今市場上常用的貼片電感器
1)鐵氧體貼片電感器
特點:體積??;低漏磁;芯片傳感器之間無耦合,可靠性高;無引線,無跟蹤,適合高密度表面貼裝;良好的焊接性、耐熱性和耐沖擊性,適用于波峰焊和流焊。
2)繞線型貼片電感器
特點:體積小,適合高密度表面貼裝;采用端電極結構,抑制引線引起的寄生元件效應;頻率特性,抗干擾能力強;良好的焊接性、耐熱性和耐沖擊性;應用頻率高,精度高,一致性好。

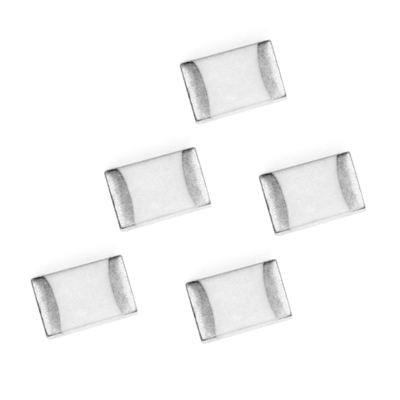

3)陶瓷疊層貼片電感器
特點:氧化鋁陶瓷,適用于高自諧振頻率;小尺寸(1.6t0.8t0.8mm);高頻時Q值高,電感值穩(wěn)定;工作溫度范圍:——30℃~+85℃。它通常用于濾波和振蕩。
4)貼片電感磁珠
特性:適合表面貼裝;形狀、尺寸及電性能符合EIA標準;具有良好的可焊性與抗熱沖擊性;適合波峰與再流焊。
貼片電感的參數
1.電感量
電感主要取決于電感線圈的匝數(匝數)、繞組方法、是否有磁心、磁心材料等。在這種情況下,線圈數量大,繞組線圈密集,電感大。有磁心的線圈的電感比沒有磁心的線圈的電感大。磁心具有較大的磁導率和電感。電感有許多因素決定其大小。電感的基本單位是亨利,用字母“mH”表示。常用的單位為毫衡(mH)和微亨(mH),它們之間的關系為:1mH=1000mh;1mmH=1000mH。
2.允許偏差
標記靈敏度和實際靈敏度之間的允許誤差值。一般用于振蕩濾波電路的片式電感精度要求較高,允許偏差為±0.2%~±0.5%;耦合高頻扼流圈精度要求不高,允許偏差為±10%~15%。
3.分布電容
線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小,其穩(wěn)定性越好。
4.額定電流
貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流,則會燒毀。
5.品質因素
Q值稱為優(yōu)值,是衡量電感質量的主要參數。片式電感在一定頻率的交流電壓下工作時,其電抗與等效損耗電阻之比。高Q值,低損耗,高效率。
